Głowice / Macki Miernicze / Czujniki Pomiarowe

Czujniki pomiarowe LVDT są najczęściej mocowane na uprzednio przygotowanym sprawdzianie i służą głównie do precyzyjnych pomiarów: grubości, płaskości, osiwości, bicia wzdłużnego, bicia poprzecznego, centryczności, współśrodkowości, odchyłki kształtu, średnicy wewnętrznej.

Świetnie nadają się do pomiaru wszelkiego rodzaju wałów, tulei, tarcz, korpusów, itp.

Dostępne wersje: LVDT, HB (Half-Bridge), TESA

Wersje Sprężynowe lub Pneumatyczne

Popularne werskje to: AX/1/S, AX/2,5/S, AX/5/S, AX/10/S, AX/1/P, AX/2,5/P, AX/5/P, AX/10/P, DP/2/S, DP/5/S, DP/10/S, DP/20/S, DP/2/P, DP/5/P, DP/10/P, DP/20/P, AT, DT, AJ, DJ

Katalog Czujników Analogowych (PDF - 18,4MB) Katalog Czujników Cyfrowych ORBIT 3 (PDF - 6,4 MB)

LVDT (liniowy zmienny transformator różnicowy) indukcyjny czujnik przemieszczenia zbudowany jest z uzwojenia pierwotnego transformatora statycznego i dwa uzwojenia wtórne. Uzwojenia są uformowany na wydrążonej szpulce, przez którą a rdzeń magnetyczny może podróżować. Rdzeń zapewnia ścieżkę do połączenia strumienia magnetycznego generowanego w cewka pierwotna, gdy jest zasilana prądem przemiennym sygnał do cewek wtórnych. Pozycja rdzenia w szpuli kontroluje ilość strumienia sprzężonego z każdą z cewek wtórnych.

Opis Techniki

Czujniki Analogowe (LVDT, Half-Bridge, Tesa)

Czujniki LVDT

Zakres od +/-1 do +/-10 mm
Dokładność od 0,5 µm
8mm średnicy
Sprężynowe i pneumatyczne
Wyjście mV/V/mm
Half-Bridge, TESA
0,7 N siły nacisku

Karta Katalogowa

Miniaturowy Czujnik

Zakres od +/-0,25 do +/-0,5 mm
Dokładność od 0,1 µm
IP65
Sprężynowe
Wyjście mV/V/mm
Half-Bridge Wyjście

Karta Katalogowa

6mm Czujnik Pomiarowy

Zakres: +/-1 mm
Dokładność od 0,5%
Sprężynowe i pneumatyczne
6 mm średnicy
Wyjście: LVDT lub Half-Bridge
mV/V/mm
Rozdzielczość od 0,05 µm
0,7 N nacisku siły

Karta Katalogowa

Block Gauges

Zakres od +/-1 mm do +/-5 mm
Sprężynowe i pneumatyczne
Dokładność od 0,5%
Wyjście: mV/V/mm (analogowe)

Karta Katalogowa

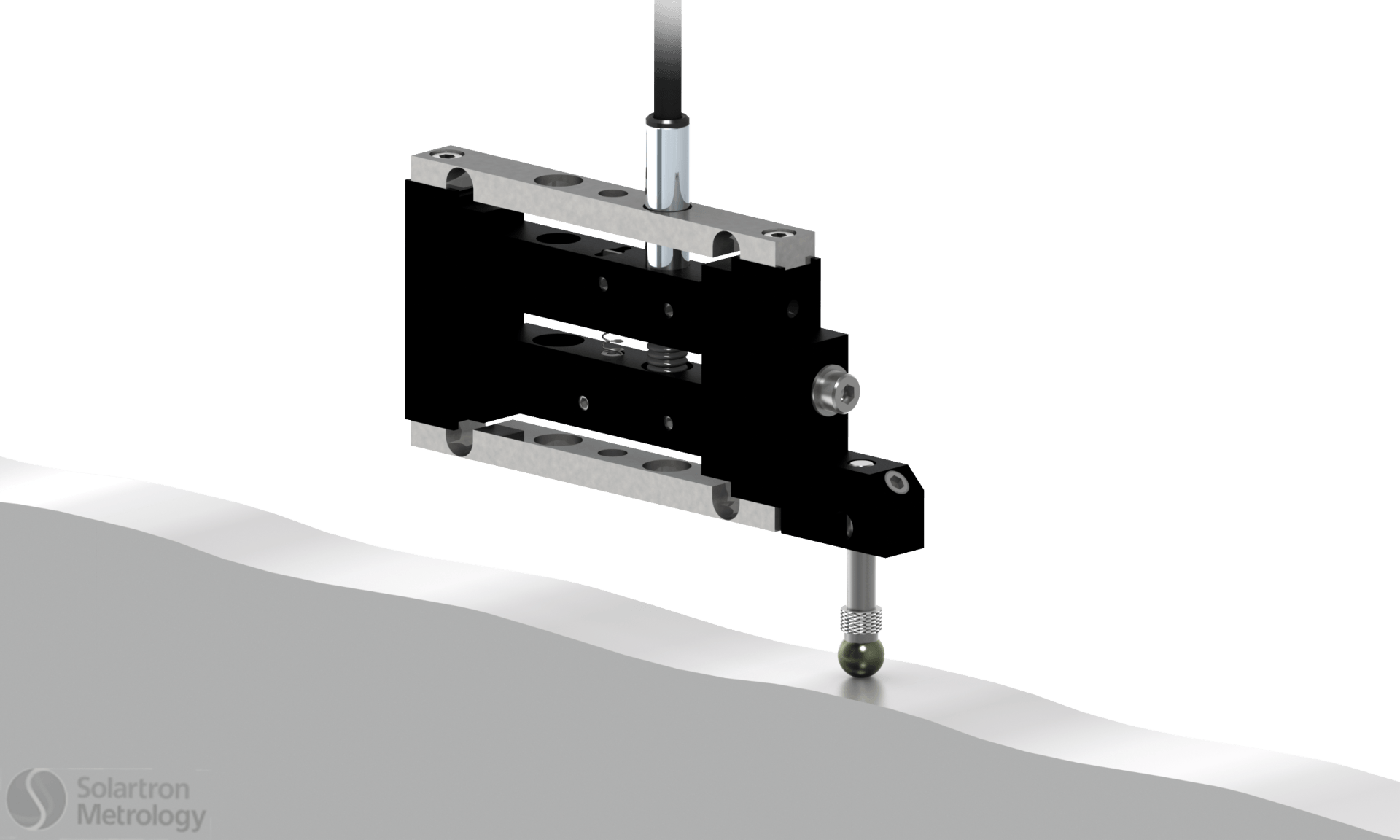

Flexure

Zakres +/-1 mm
Sprężynowe i pneumatyczne
Dokładność od 0,5%
Wyjście: mV/V/mm (analogowe)

Karta Katalogowa

Czujniki Cyfrowe (ORBIT 3)

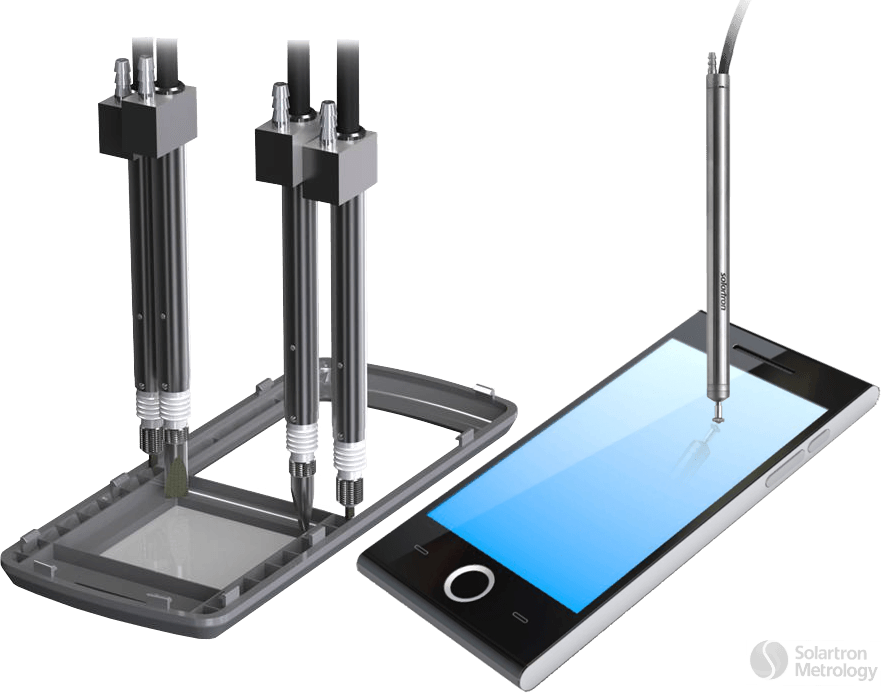

Low Tip Force Czujniki

Zakres 0-10mm
Dokładność od 0,1 µm
8mm średnicy
Sprężynowe lub pneumatyczne
Wyjście ORBIT 3
od 0,03 N siły nacisku

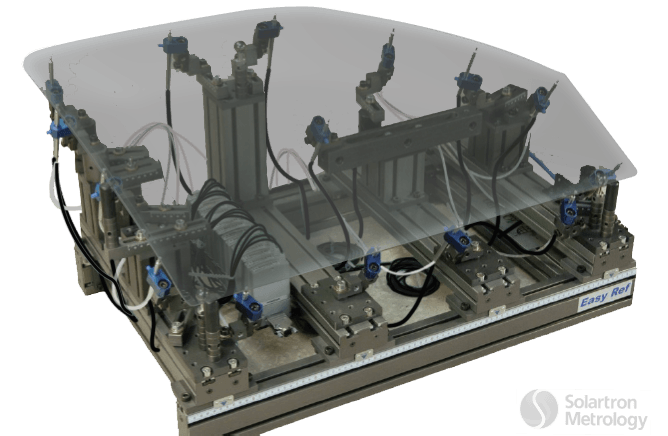

Specjalne czujniki do pomiarów na szybach - szkle

Karta Katalogowa

Block Gauge

Zakres od 0-2 mm do 0-10mm
Dokładność od 1 µm
IP65
Sprężynowe lub pneumatyczne
Wyjście: ORBIT 3
Wiele opcji dostępnych

Karta Katalogowa

Lever Probe

Zakres 0 - 0,5 mm
Dokładność od 3 µm
Sprężynowe6 mm średnicy
Wyjście: ORBIT 3
Rozdzielczość od 0,01 µm

Karta Katalogowa

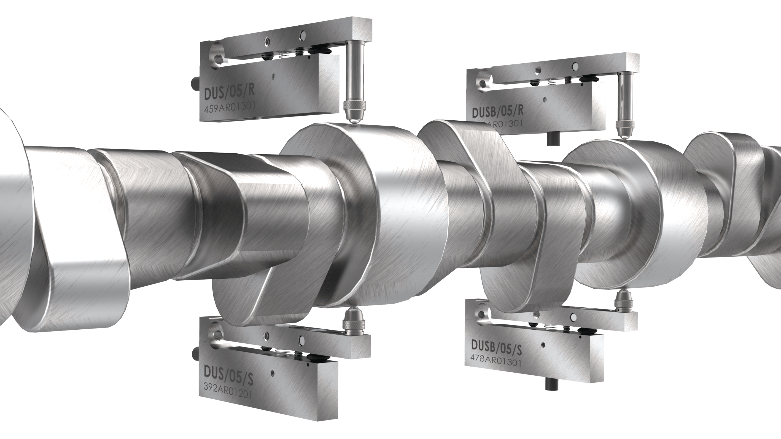

Single Leaf Flexure

Zakres 0 - 0,5 mm
Dokładność od 0,1 µm
Sprężynowe6 mm średnicy
Wyjście: ORBIT 3
Rozdzielczość od 0,01 µm
IP65

Karta Katalogowa

System czujników z wyświetlaczem

Zakres: zależy od czujnika (n.p. serii DT)
1 do 4 kanałów
Wyświetlacz
Wyjścia analogowe i cyfrowe
Można podłączyć do systemu ORBIT
Matematyczne funkcje (n.p. do pobrania i wyliczenia średnicy tłoków)

Karta Katalogowa

Czujniki Cyfrowe Orbit 3

Zakres od 0-0,5mm do 0-30mm
Dokładność od 0,1 µm
8mm średnicy
Specjalne czujniki z średnicą 12mm (specjalne łożysko dla aplikacji z bocznymi udeżeniami)
Sprężynowe i pneumatyczne
Wyjście ORBIT 3
0,7 N siły nacisku

Karta Katalogowa

Miniaturowy Czujnik - 3mm średnicy

Zakres 0 - 1 mm
Dokładność od 0,2%
IP50
Sprężynowe
Wyjście: ORBIT 3
Średnica obudowy: 3 mm

Karta Katalogowa

6mm Czujnik Pomiarowy

Zakres od 0-2 mm do 0-12 mm
Dokładność od 0,05%
Sprężynowe i pneumatyczne
6 mm średnicy
Wyjście: ORBIT 3
Rozdzielczość od 0,05 µm
0,7 N nacisku siły

Karta Katalogowa

Krótkie Czujniki

Zakres od 0-2 mm do 0-5 mm
Sprężynowe
Dokładność od 0,5%
Wyjście: ORBIT 3
Krótka obudowa

Karta Katalogowa

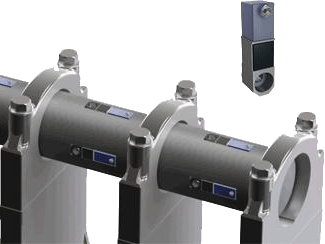

Miniaturowe czujniki

Zakres od 0-1 mm do 0-2 mm
Sprężynowe
Dokładność od 0,05%
Wyjście: ORBIT 3

Karta Katalogowa

Krótki czujnik pneumatyczny

Zakres 0-2 mm
Pneumatyczny
Dokładność od 0,1%
Wyjście: ORBIT 3

Karta Katalogowa

Air Gauge Interface Module

Wireless Bore Gauge
Zakres ciśnienia: 0 - 2 bar
Łatwa kontrola poprzez komputer lub wyświetlacz
Rozdzielczość: <0,5um
Bardzo stabilny system

Karta Katalogowa

Orbit 3 Akcesoria, Interfejsy i Oprogramowanie

Zasilanie Systemu ORBIT

Wyjście dla systemu Orbit: 5V
100 - 240 VAC (50-60 Hz): AC PSIM
10 - 30 VDC: DC PSIM

Karta Katalogowa

Akcesoria dla czujników

Gaiters - Gumki dla czujników spreżynowych i pneumatycznych
Wyjście kabla pod kątem prostym
Adapter do średnicy obudowy (z 8mm na 3/8" (9,512mm))
Tuleja zaciskowa (by nie uszkodzić obudowy przy montażu)

Karta Katalogowa

Gauge Computer Software

Instalacja na komputerach z Windows 10
Kontrola do 150 czujników Orbit lub innych czujników cyfrowych Solartrona
Podłączenie obcych czujników możliwe poprzez moduły AIM, EIM
SPC Upgade
Excel Add In oprogramowanie

Karta Katalogowa

PLC interface modules

Modbus RTU
EtherNet / IP
Profinet
Zasilanie do 10 czujników (EtherNet i Profinet) poprzez moduł

Karta Katalogowa

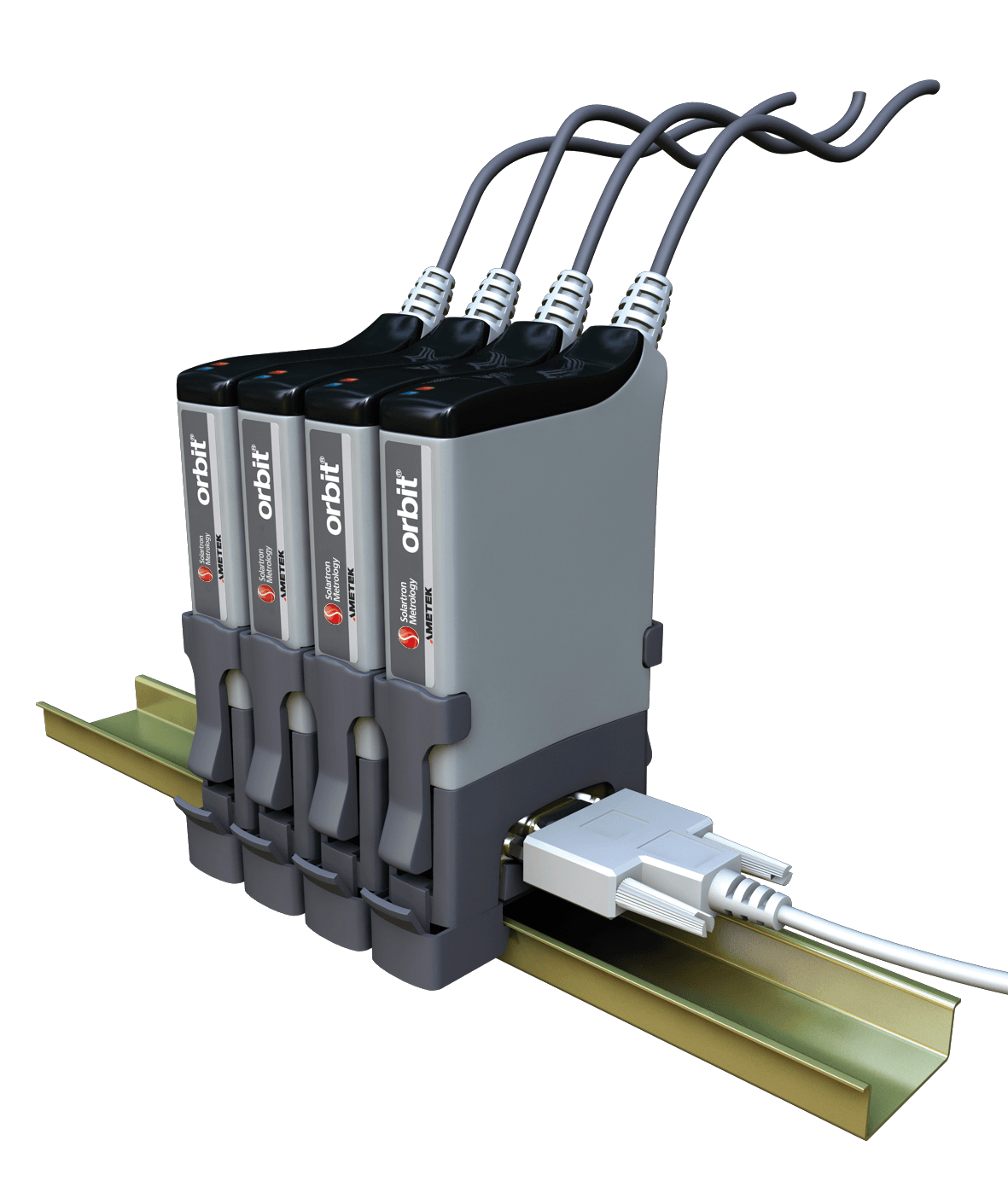

Moduły do podłączenia do PC

USB Moduł
Ethernet Moduł
RS232 Moduł
Wireless / Bluetooth

Karta Katalogowa

Moduły dla obcych czujników

AIM: Analog Input Modul - dla czujników z wyjściem analagowym lub PT100
EIM: Encoder Input Modul - dla czujników inkrementalnych
DIOM: Digital Input/Output Module - dla czujników z wyjściem dyskretnym
SGIM: Strain Gauge Input Modul - dla czujników z wyjściem mV/V
DIM: Digimatic Input Module - dla czujników z wyjściem Digimatic

Karta Katalogowa

Koncówki dla czujników cyfrowych i analogowych

Różne kształty końcówek
Różne materiały
Dla twardych lub miękkich powierzchni

Karta Katalogowa

OGS4 Orbit Gauge Software 4.0 - Pakiet oprogramowania

Orbit Gauge Software 4.0 (OGS4) to przeprojektowany pakiet oprogramowania firmy Solartron Metrology oparty na sukcesie swojego poprzednika Orbit Gauge Software 3.0 (OGS3). OGS4 może być używany przez inżynierów procesu, techników mierników i producentów mierników OEM do tworzenia systemów kontroli opartych na komputerach Windowsa. Użytkownik może nie tylko zintegrować produkty Solartron Metrology, ale dzięki produktom sieciowym Orbit 3 oprzyrządowanie pomiarowe innych firm może być również zintegrowane z oprogramowaniem, co eliminuje potrzebę stosowania wielu pakietów oprogramowania.

Kluczowe Cechy:
- Łatwy w programowaniu
- Obsługuje ręczne, półautomatyczne i automatyczne stacje pomiarów
- Prowadzone sekwencje
- Weryfikacja sondy
- Wizualizacja danych
- Najnowsza historia
- Eksport danych (n.p. DAQ)
- Mastering

Analiza wariancji, czyli ANOVA, to metoda statystyczna, która rozdziela zaobserwowane dane wariancji na różne komponenty do wykorzystania w dodatkowych testach. Jednoczynnikowa analiza ANOVA jest stosowana dla trzech lub więcej grup danych w celu uzyskania informacji o relacji między zmienną zależną i niezależną. W celu obsługi badań ANOVA, interfejs do oprogramowania QSTAT, umożliwia eksportowanie danych pomiarowych OGS4 do badań zdolności w formatach typu 1 i typu 3.

Moduł bezpieczeństwa w OGS4 zapewnia ochronę oprogramowania, zapobiegając nieautoryzowanym zmianom ustawień programu i limitów specyfikacji.

OGS4 może przesyłać dane pomiarowe do wielu uznanych systemów SPC, umożliwiając identyfikowalność danych, która jest często wymagana przez klientów.

Opis Oprogramowania OGS4

Przycisk
Przycisk
Button
Button

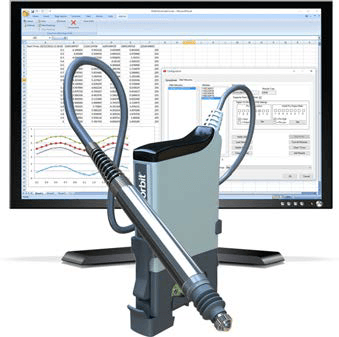

Orbit 3 - System do pomiarów odległości firmy Solartron Metrology

ORBIT 3 jest systemem cyfrowym firmy Solartron Metrology. Za pomocą kart interfejsowych (USB, RS232, Ethernet, ProfiNet, EtherNet IP) można podłączyć wszystkie czyujniki cyfrowe i analogowe do komputera pomiarowego. Za pomocą modułów można też podłączyć czujniki innych firm lub też innych czujników pomiarowych, n.p. czujniki siły, temperatury, ciśnienia i dużo innych.

Oprogramowanie systemu jest też dostępne. Jest to SPC software serii GCS (Gauging Computer Software) i można tu do 150 czujników kontrolować.
